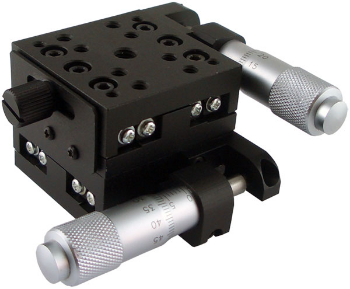

  • 手动多维组合台Y216DM13M

    品牌:江云光电

    特性:

    产品特点: ?采用进口高精度交叉滚柱导轨,精度高,承载大,寿命长 ?高精度基座和台面,保证台子的直线度、偏摆、俯仰,运动平行度 ?位移调整采用测微头驱动或差动测微头驱动 ?高精度小分辨率测微头保证产品在纳米级的微位移调整 ?测微头在手动平移台侧面放置,结构紧凑 ?采用弹簧复位,消除轴向间隙 ?台面和底座分布标准孔距的安装孔,方便安装和组合

  • 详细信息
  • 资料下载
  • 相关产品

产品型号:Y216DM13M


产品特点:

采用进口高精度交叉滚柱导轨,精度高,承载大,寿命长

高精度基座和台面,保证台子的直线度、偏摆、俯仰,运动平行度

位移调整采用测微头驱动或差动测微头驱动

高精度小分辨率测微头保证产品在纳米级的微位移调整

测微头在手动平移台侧面放置,结构紧凑

采用弹簧复位,消除轴向间隙

台面和底座分布标准孔距的安装孔,方便安装和组合

型号

Y216DM13M

台面尺寸

40x40mm

驱动方式

测微头

驱动位置

侧面驱动

行程

13mm

最小刻度

10μm

精度

3μm

最小调整量

2μm

导轨形式

交叉滚柱导轨

承载

6kg

直线度

2μm

台面平行度

15μm

运动平行度

8μm

自重

0.4kg

材料

铝合金

表面处理

阳极氧化发黑

尺寸图:
