你的位置:主页/ 产品展示

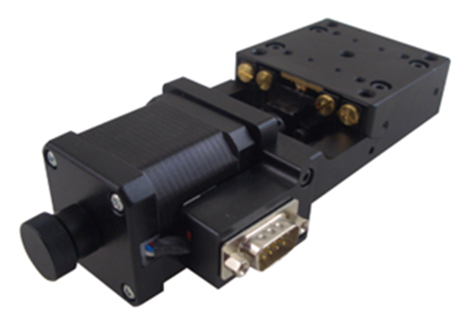

  • 电动角位台Y100GA15

    品牌:江云光电

    特性:

    产品特性: ?采用耐磨弧形滚珠导轨,特殊工艺处理,耐磨性高,精度可靠性高 ?精加工蜗轮蜗杆传动,驱动力大,运动平稳 ?多维成对设计,配合公司Y100GA10叠加使用,可绕一中心点两维交叉旋转 ?台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数 ?可以平放使用,也可竖直使用。 ?具有限位功能,初始零位功能 ?可换装伺服电机,编码器,接受产品的改造和定制。 ?可选配公司自主研发控制器对其实现自动化控制

  • 详细信息
  • 资料下载
  • 相关产品

产品型号:Y100GA15


产品特性:

采用耐磨弧形滚珠导轨,特殊工艺处理,耐磨性高,精度可靠性高

精加工蜗轮蜗杆传动,驱动力大,运动平稳

多维成对设计,配合公司Y100GA10叠加使用,可绕一中心点两维交叉旋转

台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数

可以平放使用,也可竖直使用。

具有限位功能,初始零位功能

可换装伺服电机,编码器,接受产品的改造和定制。

可选配公司自主研发控制器对其实现自动化控制

型号

Y100GA15

角度范围

+/-15°

台面尺寸

65x65mm

传动比

252:1

旋转中心高

50mm+/-0.2mm

驱动机构

蜗轮和蜗杆机构

导轨

交叉滚柱导轨

步进电机(1.8°)

两相42步进电机,电流1.7A

主体材料

铝合金

表面处理

阳极氧化发黑

中心承载

5kg

重量

0.75kg

分辨率

0.007°(无细分)

1.3” (20细分)

旋转中心精度

0.03mm

速度

10°/sec

重复定位精度

+/-4

绝对定位精度

+/-9

空回

+/-4

丢步

3

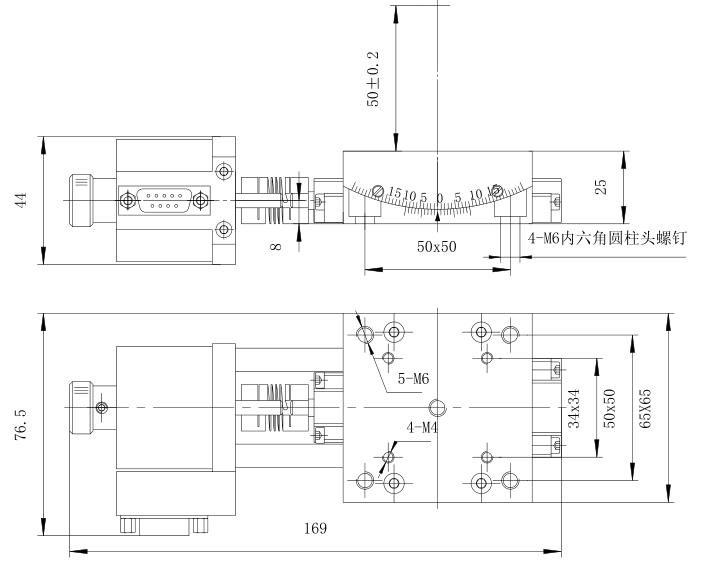

尺寸图:



暂无资料下载
