你的位置:主页/ 产品展示

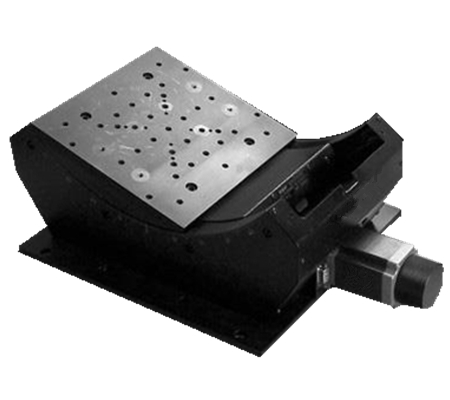

  • 电动角位台Y120GA30

    品牌:江云光电

    特性:

    产品特性: 采用耐磨弧形滚珠导轨,特殊工艺处理,耐磨性高,精度可靠性高 精加工蜗轮蜗杆传动,驱动力大,运动平稳 多维成对设计,叠加放置后,可绕一中心点两维交叉旋转 台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数 可以平放使用,也可竖直使用。 具有限位功能。 可换装伺服电机,编码器,接受产品的改造和定制。 可选配公司自主研发控制器对其实现自动化控制

  • 详细信息
  • 资料下载
  • 相关产品

产品型号:Y120GA30


产品特性:

  • 采用耐磨弧形滚珠导轨,特殊工艺处理,耐磨性高,精度可靠性高

  • 精加工蜗轮蜗杆传动,驱动力大,运动平稳

  • 多维成对设计,叠加放置后,可绕一中心点两维交叉旋转

  • 台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数

  • 可以平放使用,也可竖直使用。

  • 具有限位功能。

  • 可换装伺服电机,编码器,接受产品的改造和定制。

  • 可选配公司自主研发控制器对其实现自动化控制


型号

Y120GA30

角度范围

+/-30°

台面尺寸

130*156mm

传动比

270:1

旋转中心高

75mm+/-0.2mm

驱动机构

蜗轮和蜗杆机构

导轨

交叉滚珠导轨

步进电机(1.8°)

两相57步进电机,电流2.4A

主体材料

铝合金

表面处理

阳极氧化发黑

中心承载

30kg

重量

11kg

分辨率

                 0.0001°

速度

10°/sec

重复定位精度

+/-7”

绝对定位精度

+/-9”

空回

+/-3”

丢步

2”

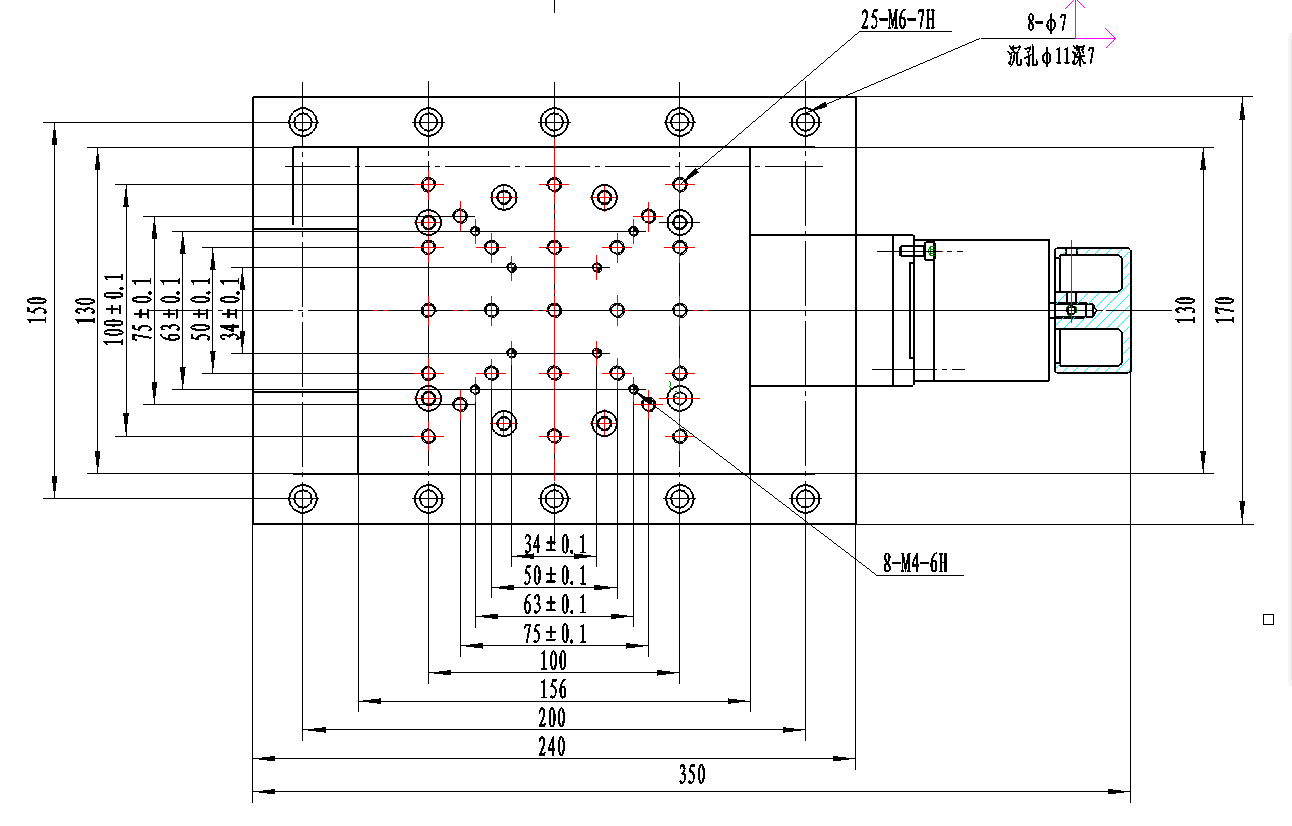

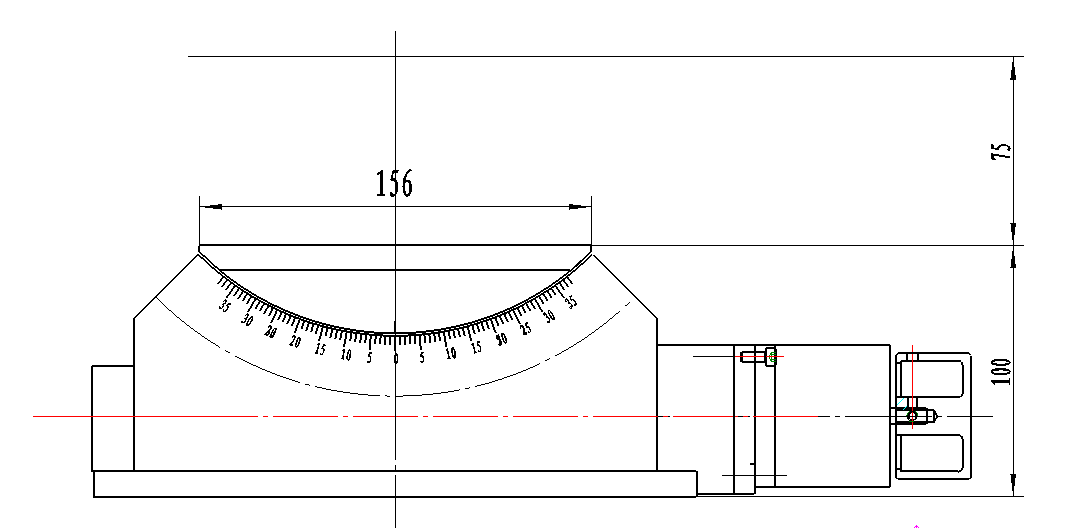

尺寸图:





































暂无资料下载
